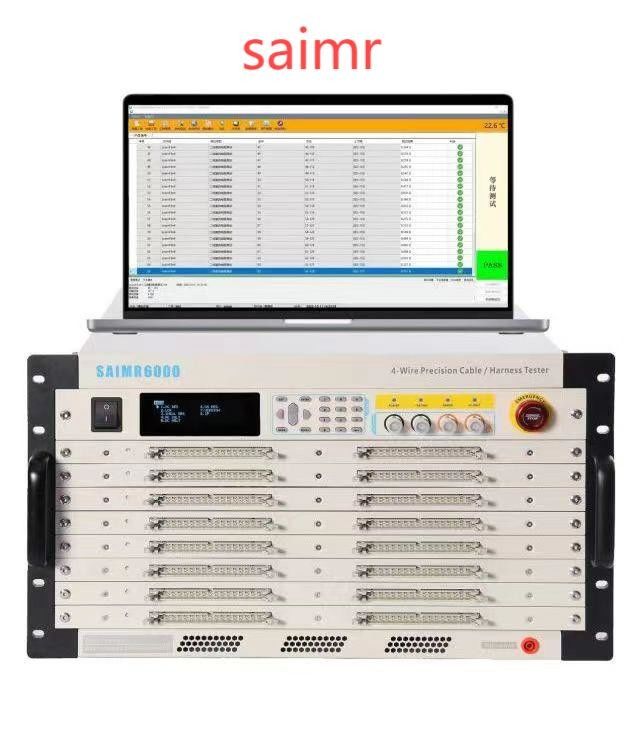

Nuevo sistema de prueba integral de la batería de energía CCS,FPC de voltaje medio
El sistema de prueba integral de arneses de cableado de voltaje medio es un instrumento sofisticado diseñado para la inspección rápida y precisa de arneses de cableado en varias industrias.Es capaz de detectar con precisión fallos como circuitos rotos, cortocircuitos y desalineaciones dentro del arnés de ensayo, facilitando a los usuarios la identificación y solución rápidas de problemas dentro del arnés de cableado.Cuando se combine con el software de prueba de ordenador superior de apoyo, proporciona una visualización intuitiva de los problemas identificados en el arnés de cableado.
Este sistema encuentra amplia aplicación en la industria automotriz, placas de circuito flexible, CCS y otros campos para pruebas automatizadas.La versión distribuida del SAIMR6000 puede configurarse como un sistema de ensayo distribuido.A través de la expansión de la interfaz, puede soportar hasta más de 20.000 puntos de prueba, lo que lo hace adecuado para pruebas de cables en sistemas complejos como aviones, trenes y satélites..
Las especificaciones técnicas:
Modelo: SAIMR 6000S y SAIMR 6000
Método de medición: Incorpora el tipo de segunda línea y el tipo de cuatro líneas para una mayor precisión.
Número máximo de puntos de ensayo: 256 para el SAIMR 6000S y 128 para el SAIMR 6000.
Alta tensión CA: entre 30 y 2000 V.
Alta tensión de corriente continua: de 30 a 3000 V.
Precisión de salida de alta tensión: ± 5%
Precisión de medición de alto voltaje: ± 5%
Tiempo de medición de alta presión: entre 0,1 y 500 segundos
Circuito corto abierto / Circuito corto rápido / Circuito rápido abierto rápido: rango de resistencia de 2kΩ - 1000 kΩ
Impedancia de conducción de segunda línea: 0,1Ω - 1MΩ
Cuatro cables: [Descripción detallada de la funcionalidad de cuatro cables]
Prueba de aprobación del guía: [explicación de la característica de la prueba de aprobación del guía]
Especificación del ensayo: 10μΩ - 1000K Ω
Corriente de ensayo: ≤ 1A
Corriente de fuga de alta tensión CA: 10μA - 10mA
Corriente de fugas de alta tensión de CC: 1μA - 5mA
El aislamiento de alta tensión de CC: 1MΩ - 50GΩ
Resistencia a la corriente continua: rango de medición de 10mΩ - 1MΩ
Señales de nivel: 0,5 a 10 V
Señales de corriente: ≤ 10 mA
LCR: rango de medición de la capacidad eléctrica de 10pF - 100μF, rango de ensayo de la resistencia de 100mΩ - 20MΩ y rango de ensayo inductivo de 10nH - 100H
La señal de frecuencia: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Modo de cotización: AUTO/HOLD
La señal de nivel: 0,1 V - 1,0 V
Diodo / tubo estabilizador de voltaje: especificación de ensayo de 1 a 10 V con una señal de ensayo de 1 mA. Permite ensayos unilaterales y puede determinar el punto final de corte.
Proyecto de funciones avanzadas: incluye pruebas continuas programables, detección automática de puntos y diagnóstico automático.
Modo de exploración de prueba: automático, manual o externo.
Señales de medición: Utiliza señales de medición de bajo voltaje.
Memoria de almacenamiento: puede almacenar hasta 500 conjuntos de archivos de configuración de pruebas.
Voltagem del sistema operativo: 5V
Versión de superficie de control: incluye funciones de calibración y medición.
Peso: 17 kg para el SAIMR 6000 y 22 kg para el SAIMR 6000S.
Dimensiones (en mm): 483265510 para las SAIMR 6000S y 483183510 para el SAIMR 6000.
