Name: Sistema de ensayo integral de los arneses de cableado de media y alta tensión
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: Se trata del SAIMR7000
Availability: InStock

En casa > productos > Prueba automática de arneses de cable >

Sistema de ensayo integral de los arneses de cableado de media y alta tensión

Sistema de ensayo del arnés de cableado de alto voltaje

Sistema integral de ensayo del arnés de cableado

Sistema de ensayo del arnés de cableado de voltaje medio

Lugar de origen:

China.

Nombre de la marca:

SAIMR

Certificación:

Número de modelo:

Se trata del SAIMR7000

Contacta con nosotros

Solicitar una cita

Sistema de ensayo integral de los arneses de cableado de media y alta tensión

Detalles del producto

Nombre:

Sistema de ensayo integral del arnés de cableado de media y alta tensión7000

punto de prueba:

El 16/32/48/64...20480

D.C.:

30 V a 4000 V

El aire acondicionado:

30 V a 3000 V

Modo de prueba:

Prueba de mezcla de cuatro/dos cables

Pruebas de aislamiento:

El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de l

Resistencia de DC:

0.1Ω-1MΩ

Prueba de resistencia externa de 4 cables de corriente continua:

10μΩ-100Ω

Prueba de corriente de fuga de CA:

1 μA a 10 mA

Prueba de corriente de fuga de corriente continua:

0.1μA-5mA

Prueba del sistema operativo:

2kΩ-200kΩ

Pago y términos de envío

Cantidad de orden mínima

1 conjunto

Precio

To be negotiated

Detalles de empaquetado

Envasado en cajas de madera

Tiempo de entrega

30 días

Condiciones de pago

Para ser negociado, T/T

Capacidad de la fuente

Para ser negociado

PRODUCTOS RELACIONADOS

Sistema de ensayo completo de los arneses de cableado de alta tensión de la CCV

Consiga el mejor precio

Sistema de ensayo integral de los arneses de cableado de media y alta tensión

Consiga el mejor precio

Sistema de ensayo completo del arnés de cableado de voltaje medio

Consiga el mejor precio

Sistema de ensayo del arnés de cableado de media y alta tensión FPC / CCS

Consiga el mejor precio

Contacta con nosotros

86-0512-62519606

sales2@saimr.com

Contacta ahora

Descripción del producto

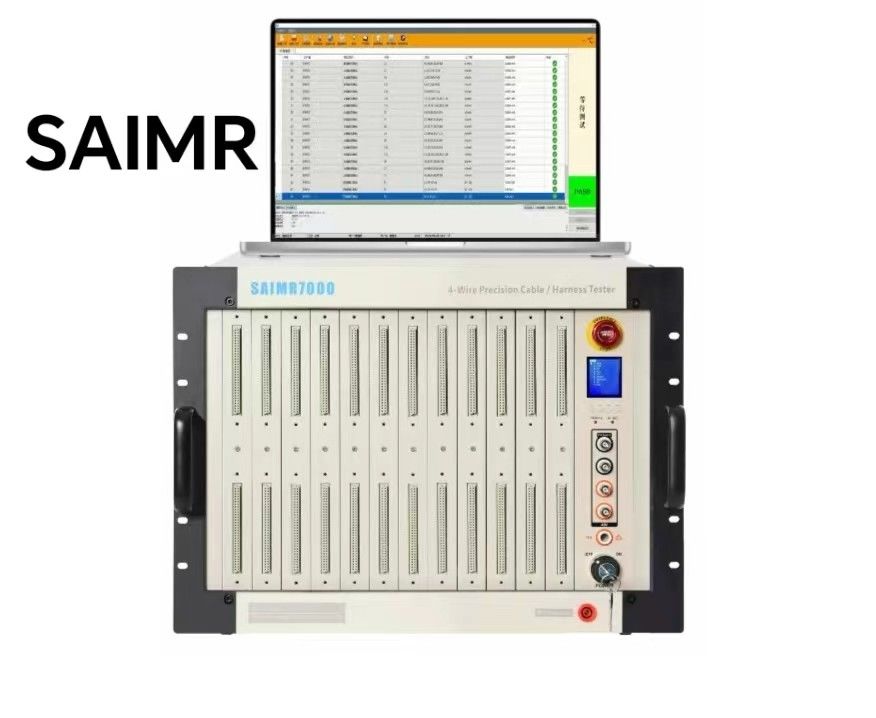

Sistema de ensayo integral de los arneses de cableado de media y alta tensión

Sistema de ensayo integral de los arneses de cableado de media y alta tensiónpuede probar 16/48/96/192 puntos, y el sistema adopta el método de prueba híbrido de 4 cables internos + 4 cables externos.Prueba de resistencia de dos cables, ensayo de resistencia de corriente continua de 4 cables, ensayo de LCR de 4 cables, ensayo de resistencia de aislamiento, ensayo de tensión de resistencia de CA/CC.

Arquitectura distribuida (versión distribuida)
Puede formar un sistema distribuido con un máximo de 1920 puntos o más.
Diseño modular
Cada instrumento de ensayo integra 1 tarjeta de ensayo y 12 tarjetas de matriz de conmutación, cada una con 16 puntos de ensayo, y admite ensayos mixtos de 2 y 4 cables.
Pruebas multifuncionales
El tablero de ensayo integra la función de ensayo del sistema operativo, la función de ensayo de resistencia de CC, la función de ensayo de LCR, la función de ensayo de tensión de aislamiento de CA/CC, la función de ensayo de tensión de aislamiento de CA/CC,y función de ensayo LCR.
Resistencia de corriente continua, LCR, AC/DC, resistencia al voltaje, aislamiento y fuente de alimentación programable.
Resistencia de encendido muy precisa
El ensayo en resistencia proporciona una corriente de ensayo máxima de 1 A y una resolución mínima de resistencia de 10μΩ.
Función de autoaprendizaje para la detección rápida de conexiones de arneses desconocidas.

Modelo	El SAIMR7000
Métodos de medición	Tipo de cuatro cables interiores + tipo de cuatro cables exteriores
El número máximo número de puntos de ensayo	96
Alta tensión CA	25 a 3000 V
Alta tensión de corriente continua	25 a 4000 V
Precisión de salida de alto voltaje	± 5 por ciento
En alto. precisión de la medición del voltaje	± 5 por ciento
En alto. tiempo de medición del voltaje	0.01s - 60s
Objetos de ensayo y ámbito de aplicación	O/S, intermitencia O/S, circuito abierto de intermitencia rápida		2kΩ-200kΩ (Se debe personalizar entre 200KΩ y 1000KΩ)
	Impedancia de conducción interna de cuatro alambres		0.1Ω-1MΩ
	Prueba de conexión externa de cuatro cables	Rango de ensayo		10μΩ-1MΩ
		Señales de corriente		≤ 1A
	Corriente de fuga de alta tensión CA		0.01 mA-10 mA
	Corriente de fuga de alta tensión de corriente continua		0.1μA-5mA
	Aislamiento de alta tensión de corriente continua		1MΩ-10GΩ
	Resistencia de corriente continua	Rango de medición		100mΩ-2MΩ
		señal de nivel		0.5 a 6 V
		señal actual		No más de 10 mA
	El riesgo de pérdida	Rango de medición de la capacidad		10pF-100μF
		Rango de medición de la resistencia		Se aplicarán las siguientes medidas:
		Rango de medición de la inductancia		10nH~100H
		Señales de frecuencia		Se trata de un sistema de transmisión de datos. 1 kHz/10 kHz
		Modo de alcance		Auto/detener
		Señales de nivel		0.1V a 1.0V
	Prueba de un solo lado		- ¿ Qué?
	O/S Juez de la terminal		- ¿ Qué?
Artículos de funciones avanzadas	Prueba continua programable/Búsqueda automática de puntos/Autodiagnóstico
Modo de exploración de prueba	Automático/manual/externo
Signo de medición	Signo de medición de baja tensión
Memoria de almacenamiento	número de ficheros de ensayo hasta 500 series
Tensión del SO	5 V
Panel de control	Calibración/metrología
Peso	25 kg de peso
Dimensión (WHD)	483352535
