Name: Máquina de ensayo automático de arneses de cable de baja tensión DC 30-1500V
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: El SAIMR5000
Price: Negotiable USD
Availability: InStock

En casa > productos > Prueba automática de arneses de cable >

Máquina de ensayo automático de arneses de cable de baja tensión DC 30-1500V

Prueba de arneses de cable de bajo voltaje DC 30V

Testeador de arneses de cable de bajo voltaje DC 1500V

Máquina de ensayo de arneses de cable DC 30V

Lugar de origen:

China

Nombre de la marca:

SAIMR

Certificación:

Número de modelo:

El SAIMR5000

Contacta con nosotros

Solicitar una cita

Máquina de ensayo automático de arneses de cable de baja tensión DC 30-1500V

Detalles del producto

Aplicación:

Pruebas de arneses de cable

Muestra:

Display de pantalla

Temperatura de funcionamiento:

0-40 grados centígrados

D.C.:

30 a 1500 V

El tipo:

Automático

Las dimensiones:

El valor de las emisiones de CO2 es el valor de las emisiones de gases de efecto invernadero, de los

Pago y términos de envío

Cantidad de orden mínima

1 juego

Precio

3500-6000$ per set

Tiempo de entrega

30 días laborables

Condiciones de pago

T/T

Capacidad de la fuente

200SET/YEAR

PRODUCTOS RELACIONADOS

Sistema de ensayo completo de los arneses de cableado de alta tensión de la CCV

Consiga el mejor precio

Sistema de ensayo integral de los arneses de cableado de media y alta tensión

Consiga el mejor precio

Sistema de ensayo completo del arnés de cableado de voltaje medio

Consiga el mejor precio

Sistema de ensayo del arnés de cableado de media y alta tensión FPC / CCS

Consiga el mejor precio

Contacta con nosotros

86-0512-62519606

sales2@saimr.com

Contacta ahora

Descripción del producto

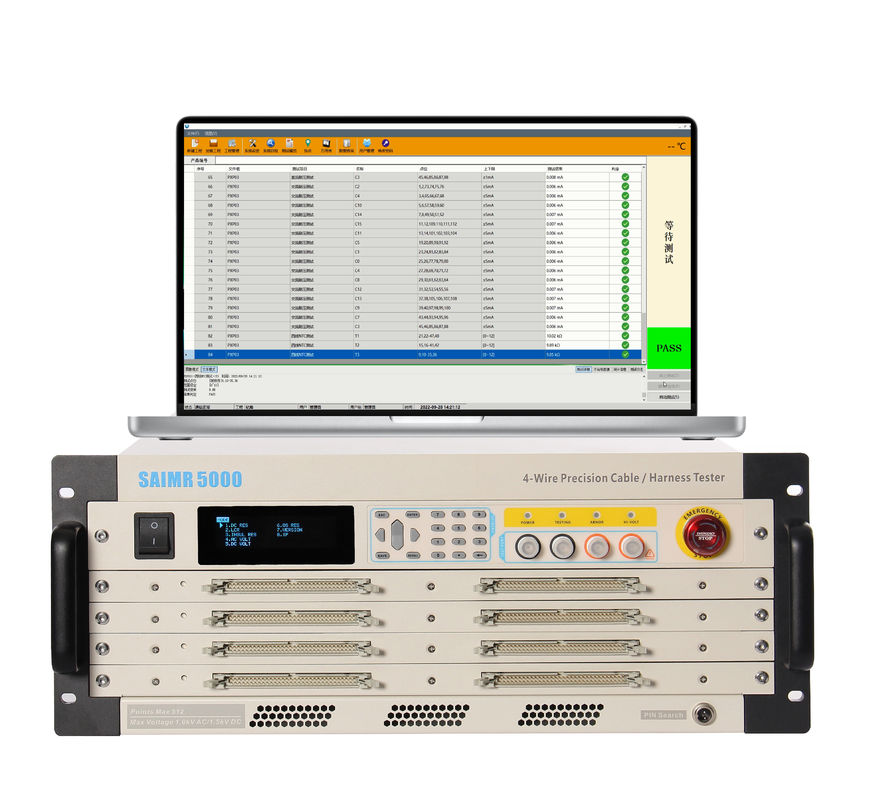

El sistema de prueba integral del arnés de alambre de bajo voltaje SAIMR5000 automático

Teste automático de arneses de cable SAIMR5000

1. Descripción

El sistema de ensayo completo de arneses de alambre de bajo voltaje de Saimr Electronics Technology Co., Ltd. en Suzhou, denominado SAIMR5000,es un probador de arneses de alambre utilizado para la inspección rápida de varios arneses de alambre complejosEste sistema puede detectar con precisión los circuitos abiertos, cortocircuitos y errores de ubicación en el arnés de alambre probado, así como la conducción, resistencia al voltaje, aislamiento, LCR y diodo de prueba unilateral.El software de prueba informático superior que acompaña puede ayudar a los usuarios a detectar rápidamente los problemas en el arnés de alambre.y medición de laboratorio.

2.FUTURA

El sistema de prueba integral de arneses de alambre de bajo voltaje SAIMR5000 de Suzhou Saimr Electronics Technology Co., Ltd. tiene las siguientes características: - Puede detectar con precisión circuitos abiertos,cortocircuitos, y los errores de colocación en el arnés de alambre probado, así como la conducción, resistencia al voltaje, aislamiento, LCR y prueba de diodo unilateral.- El software de prueba del ordenador superior que acompaña puede ayudar a los usuarios a ver intuitivamente los problemas en el arnés de alambre- Puede satisfacer los requisitos de las líneas de producción, la inspección entrante y la medición de laboratorio.

3. Especificación

Prueba de baja tensión	El SAIMR5000
Modo de prueba	4 cables o 2 cables (ensayo mixto)
Número de puntos	128/256/512/1024...20480 El trabajo de la Comisión
Proyecto de prueba	Rango de ensayo	Precisión del ensayo
Prueba del sistema operativo (tensión 5V)	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento de los motores.	± 5 por ciento
Prueba de resistencia al aislamiento	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento del vehículo.
		Se aplicarán las siguientes medidas:
		1GΩ~ 10GΩ: ±10%
Prueba de resistencia de CC	0.1Ω-1MΩ	Se aplicará el procedimiento siguiente:
Prueba de resistencia de CC	0.1Ω-1MΩ	> 100k: ± 5%
Prueba interna de resistencia a la corriente continua de cuatro cables	0.1Ω-1MΩ	± 0,5%+0,05Ω
Prueba de resistencia de corriente continua exterior de cuatro cables	10μΩ~100Ω	±0,2%+5μΩ
Prueba NTC de cuatro cables (10k, 100k)	En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones se calculará en función de la temperatura del vehículo.	Los usuarios pueden auto-definir la tabla RT para la resolución de la resistencia y la temperatura
	En el caso de los vehículos de las categorías M1, M2 y M3, el valor de las emisiones se calculará en función de las características de la unidad.	El valor de la resistencia puede ser juzgado de acuerdo con la temperatura en tiempo real del entorno
	En el caso de los vehículos de motor, el valor de las emisiones de CO2 se calculará en función de la temperatura del vehículo.	Diferencia máxima de resistencia entre las piezas ensayadas y las piezas estándar (rango)
Prueba de alta potencia de CA	30 V hasta 1000 V	± 3%
Prueba de potencia alta en CC	30 V a 1500 V	± 3%
Prueba de corriente de fuga de CA	1 μA-10 mA	± 3%
Prueba de corriente de fuga de corriente continua	0.1μA-5mA	± 3%
Prueba de la LCR	Frecuencia: 50 Hz a 10 kHz	Se aplicarán las siguientes medidas:
	Tipo de ensayo: resistencia / condensador / inductancia / impedancia / conducción / conductividad	10pF-100μF ± 2%
	Nivel de ensayo: 0,1 V a 1,5 V	10nH~100H ± 2%
Diodos / Diodos de Zener	0 a 10 V	0.1 mA / 1 mA (señal de ensayo)
Dimensiones (en mm)	Se trata de las empresas que se encuentran en el ámbito de aplicación de la Directiva 2009/138/CE.	483183510 (512P)
Peso máximo (en kg)	25	17
Configuración estándar	Manual del usuario en disco en U, cable de alimentación, cable de red, placa de adaptador de puerto, línea de prueba, bolígrafo de patrulla.
Configuración opcional	Resistencia estándar de aislamiento, resistencia estándar de conducción, ordenador industrial, ordenador de escritorio, monitor, ratón, teclado, altavoz.

4. aplicación

Electrónica para automóviles
Aeroespacial
Almacenamiento de energía, nuevas baterías de energía
Automatización de las líneas de cableado
