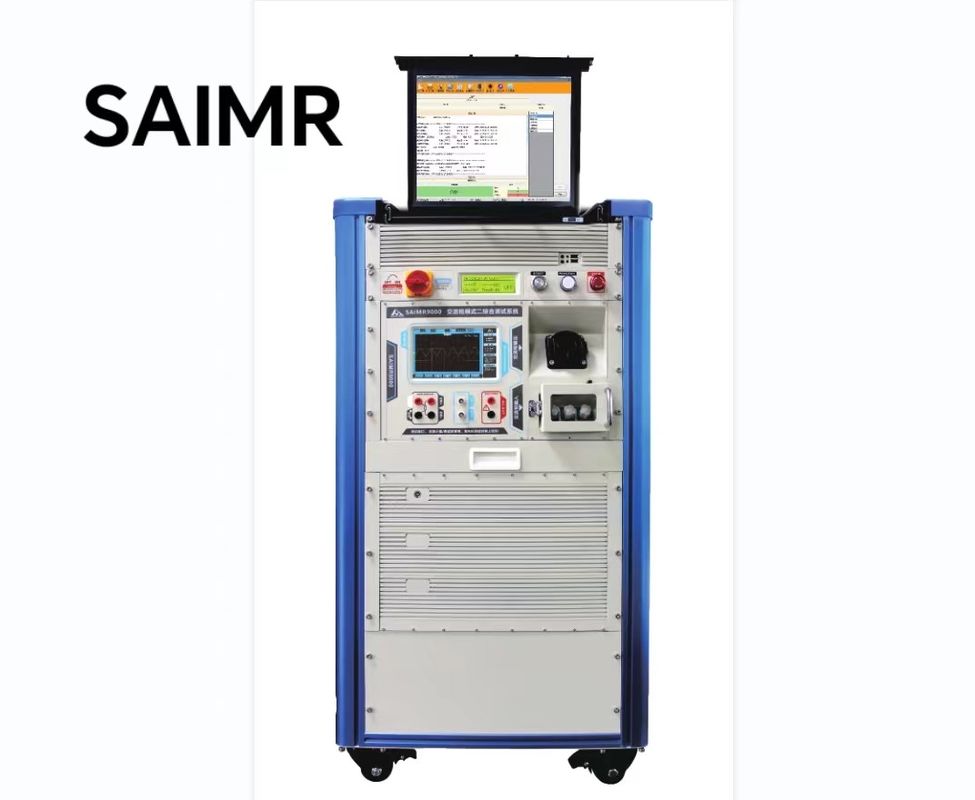

Sistema de ensayo computarizado de modo II de la pistola de carga conectado con el sistema MES

Sistema de ensayo del modo II de la pistola de carga

Nuevo probador de bobina de energía de vuelta a vuelta/capa a capa

1Prueba del estado de carga

2Prueba a tierra.

3Prueba de bajo voltaje y recuperación

4Prueba de sobrevolución y recuperación

5Prueba inversa de fuego cero

6Prueba de corriente de fuga

7Prueba del ciclo de trabajo

8Prueba de resistencia al suelo

9.Protección y recuperación de sobre-temperatura

• Funcionamiento informatizado: El funcionamiento del equipo está controlado por una computadora, lo que garantiza pruebas precisas y eficientes.
• Todos los ensayos completados a la vez: el equipo es capaz de realizar todos los ensayos necesarios simultáneamente, ahorrando tiempo y mejorando la eficiencia.
• Conectable con el sistema MES: puede integrarse con el sistema de ejecución de fabricación (MES) para un intercambio y una gestión de datos sin problemas.
• Plataforma de prueba abierta: La plataforma de prueba es abierta y flexible, lo que permite una fácil personalización y expansión.
• Prueba de código de escaneo: admite pruebas de código de escaneo para la identificación rápida y precisa de productos.
• Las etiquetas de código de barras pueden imprimirse después de la prueba: después de que la prueba se haya completado, las etiquetas de código de barras pueden imprimirse con fines de trazabilidad e identificación.
• Trazabilidad de los datos de ensayo: los datos de ensayo son trazables, garantizando la calidad y fiabilidad de los productos.

• Protección contra sobrecorrientes
• Protección contra fugas
• Protección contra el exceso de temperatura
• Aislamiento de tensión
• Confirmación de la luz del indicador
• El número de equipos es el siguiente:15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Escaneo, impresión, presentación de informes, archivado, base de datos
• Configuración de parámetros, acoplamiento MES, gestión de derechos de usuario

• Protección de sobrecorriente: extraiga la corriente de carga de A a la corriente especificada B de acuerdo con la pendiente, registre la corriente de apagado y el tiempo.corriente A / corriente B / pendiente de subidaResultados de ensayo: punto de corriente de apagado / tiempo de apagado / formas de onda de corte.
• Protección contra cortocircuito: elevar la corriente de carga de A a la corriente especificada B de acuerdo con la pendiente, registrar la corriente de apagado y el tiempo.corriente A / corriente B / pendiente de subida. Resultados de ensayo: punto de voltaje de apagado / tiempo de apagado / formas de onda de corte.
• Prueba de sobre tensión: subir del voltaje establecido A al voltaje establecido B de acuerdo con la pendiente, registrar el voltaje de apagado y el tiempo. Condiciones de ajuste: corriente A / corriente B / pendiente de aumento. Resultado de prueba:punto de voltaje de apagado / tiempo de apagado / forma de onda de apagado- Tiempo de referencia: 5 - 10 S. Estación única / Estación doble / Estación múltiple.
• Bajo prueba de voltaje: disminuir desde el voltaje establecido A al voltaje establecido B de acuerdo con la pendiente, registrar el voltaje de apagado y el tiempo.Resultado del ensayo: punto de tensión de apagado / tiempo de apagado / forma de onda de apagado. Tiempo de referencia: 5 - 10S.
• Prueba de corriente de fuga: a partir del comienzo de la corriente de fuga, puede analizar el valor real de la corriente de fuga de la protección del producto.

estado	Valor establecido		Condición de funcionamiento	Tiempo de demora
energía encendida autocontrol	El éxito de la autoinspección		Entra en el estado de espera	1S
	Fallo de la autoinspección		advertencia de fallo	0.1S
Carga control secuencial	Valor de voltaje del punto de detección 1:6±0,8V-12V PWM		La carga está en curso y el relé se cierra.	1S
	Valor de voltaje del punto de detección 1:9±0,8V-12V PWM		La carga está completa y el relé está desconectado.	1S
	Valor de voltaje del punto de detección 1:12±0,8V		La toma no está conectada, y el relé está desconectado	1S
	Valor de voltaje del punto de detección 1: otro		Fallo de comunicación, y el relé está desconectado	1S
En el suelo	aterrizaje		Relay cerrado	1S
	Desenterrado		Desconecte los aparatos eléctricos rotos	1S
sobrevoltado	La tensión de sobrealimentación de la línea u 258 ± 10V		El relé está desconectado, cerrado a 254 ± 10V, retraso de 5 ± 1s, ciclo infinito	0.1S
	La tensión de la línea es normal de 176 a 264 V.		El relé se cierra y entra en el estado de carga	1S
bajo voltaje	El voltaje de la línea es de 176V.		Se desconecta el relé a 196 ± 10V, retraso (5 ± 1) s y ciclo cerrado y infinito	1S
	La tensión de la línea es normal de 176 a 264 V.		El relé se cierra y entra en el estado de carga	1S
exceso de corriente	Corriente de línea a 8,4 A < 110 A ± 0,2 A		El relé está desconectado, la luz de falla está encendida, y el relé se restaura automáticamente después de 10 segundos.y el estado de funcionamiento normal se restablece después de levantar	30S
	Corriente de línea a 10A < 112A ± 0,2A		El relé está desconectado, la luz de falla está encendida, y se restaura automáticamente después de 10 segundos.y el estado de funcionamiento normal se restablece después de levantar	10S
	Corriente de línea> 12A±0,2A		El relé deberá desconectarse inmediatamente, retirarse y volver a funcionar normalmente.	2S
	Corriente de línea < 8A		Relay cerrado	0.1S
muy corto	Corriente de línea> 22A		El relé se corta inmediatamente.	0.1S
fugas de	Corriente de fuga de > 30 mA		El relé se corta inmediatamente.	0.1S
	No hay fugas en la línea.		El relé se cierra y entra en el estado de carga	0.1S
Protección contra el exceso de temperatura	tablero para el pan	Temperatura superior a 85°C y continuada durante 3 horas	El relé se corta inmediatamente.	2S
		La temperatura fue inferior a 65°C y continuó durante 3 horas.	El relé está cerrado y el a condición	2S
		Temperatura superior a 85°C y continuada durante 3 horas	El relé se corta inmediatamente.	2S
		La temperatura fue inferior a 65°C y continuó durante 3 horas.	El relé está cerrado y el a condición	2S
Prueba de aislamiento resistente a la presión
ensayo de aislamiento de alto voltaje		El aire acondicionado:3Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán de acuerdo con el método de ensayo de la presente Directiva.
Corriente de fuga de 10 mA
