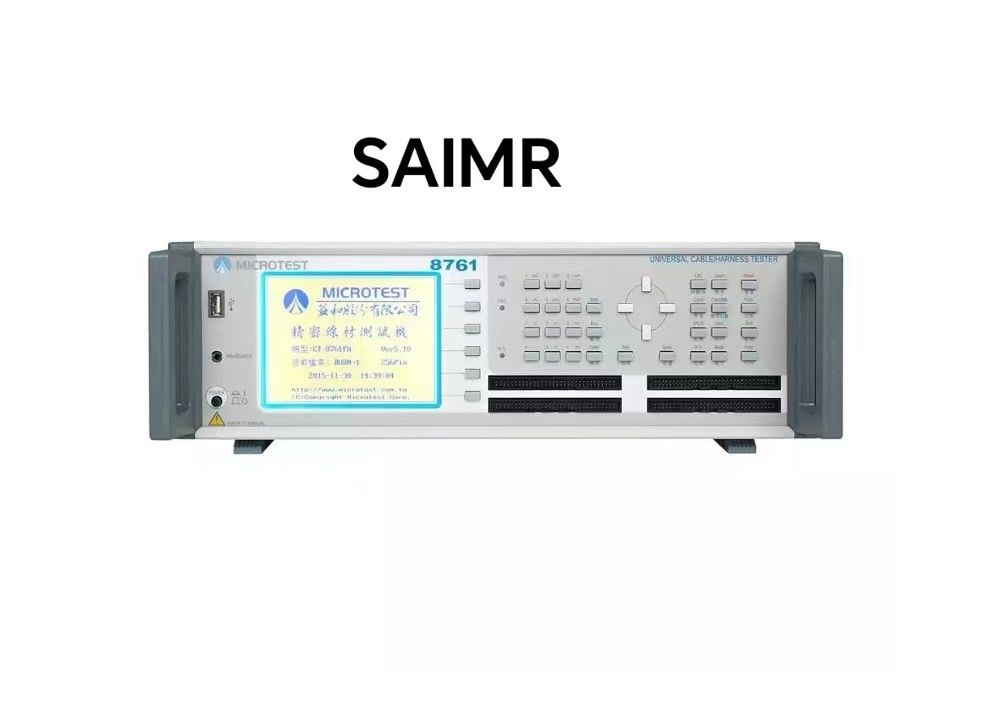

Diseño preciso del probador de arneses de cable
Este instrumento no es adecuado para su uso en exteriores, especialmente en lugares húmedos o polvorientos, donde el uso anormal puede causar descargas eléctricas.Por favor, lea cuidadosamente las instrucciones de seguridad antes de utilizar este probador para evitar accidentes causados por un uso incorrecto o incorrecto..
Sección 1.1 Signos de seguridad
En el presente manual y en el instrumento podrán figurar los siguientes símbolos de seguridad:
Nota: Para más detalles, lea este manual.
: Terminal de conexión a tierra de protección, antes de utilizar el probador, asegúrese de que este terminal esté conectado a tierra para evitar el contacto con el chasis debido a una fuga de electricidad.que pueden causar un accidente de descarga eléctrica.
Advertencia: etiqueta de advertencia, cuando el producto no se utiliza correctamente, puede causar resultados incorrectos en el instrumento u otros objetos a ensayar.
Advertencia: etiqueta de advertencia, cuando el producto no se utiliza correctamente, puede causar lesiones o incluso la muerte.
Sección 1.2 No modifique ni haga ajustes internos en el equipo.
Sin la autorización de la empresa, no instale piezas de repuesto ni realice ningún trabajo de modificación o ajuste en la máquina.para no aumentar el peligro de la máquina o dañarla.
Sección 1.3 Electricidad estática
Por favor, no ponga electricidad estática en contacto con la máquina para evitar daños a la máquina.
Sección 1.4 Terminación
En el panel trasero del probador hay un terminal de seguridad de puesta a tierra.que pueden provocar una descarga eléctrica.
Sección 1.5 Fuente de alimentación
El cable de alimentación deberá seleccionarse de conformidad con la normativa nacional local y conectarse al instrumento con un conector que cumpla el conector IEC320.y el usuario debe asegurarse de que el cable de puesta a tierra está bien conectado a tierraSi se ha conectado un fusible a la toma de corriente, utilice un fusible de 3,15 amperes que cumpla con las normas de seguridad.debe asegurarse de que la fuente de alimentación es AC y el voltaje debe estar entre 100V-240V 50/60Hz.
Sección 1.6 Calentamiento
El probador funcionará normalmente cuando esté encendido, pero para lograr la precisión especificada en la especificación, caliente el probador durante 30 minutos.
Sección 1.7 Disfunción
Si el instrumento no funciona correctamente, devuelva el instrumento al fabricante original para que lo repare para garantizar la exactitud y la seguridad del funcionamiento.
Sección 1.8 Finalización del ensayo
Cuando el instrumento no se utilice durante mucho tiempo, apague el interruptor de alimentación.
Sección 1.9 Colocación y almacenamiento
El rango normal de temperatura y humedad de funcionamiento de esta unidad es de 18 oC a 28 oC y 80% RH. Si se supera este rango, la unidad puede no funcionar correctamente.El rango de temperatura y humedad para el almacenamiento del probador es de -20 °C ~ 70 °C, 80% RH. Por razones de seguridad y ensayo adecuados, no instale el probador bajo luz solar directa ni en un ambiente de alta temperatura, humedad elevada, oscilaciones frecuentes, polvo excesivo,o potencia de red inestable.
Sección 1.10 Manejo de emergencias
En caso de descarga eléctrica, quemadura del objeto de ensayo o de la unidad principal, apague el interruptor de alimentación y desconecte el cable de alimentación.
Parámetro del producto:
| |
Los resultados de los ensayos de la prueba de detección de ADN deben ser publicados en el Diario Oficial. |
El microtest 8761NA |
Se aplicará el método de ensayo. |
| AC con mano alta |
100 ~ 1000 V |
100 ~ 700 V |
|
| DC con mano dura |
50 ~ 1500V |
50 ~ 1000 V |
50 ~ 1000 V |
| Número de puntos de ensayo |
No obstante lo dispuesto en el apartado 1 del presente artículo, |
No obstante lo dispuesto en el apartado 1 del presente artículo, |
No obstante lo dispuesto en el apartado 1 del presente artículo, |
| Precisión de salida a alta presión |
± 5 por ciento |
| Precisión de las mediciones de alta presión |
± 5 por ciento |
| potencia nominal |
5VDC |
| Tiempo de medición de alta tensión |
Desde 0,01 segundos hasta 60 segundos |
| método de medición |
tipo de cuatro cables |
| Requisitos para las especificaciones de alambre |
La capacidad eléctrica máxima permitida es de 5 μ F. |
| Impedancia de la guía |
Rango de medición: 1m Ω ~ 52 Ω |
| Signo de corriente: 10 mA |
| Guía instantánea |
1mΩ~52Ω |
| El CA deberá soportar la corriente de fuga de presión |
0Se trata de un sistema de control de velocidad. |
| Detección de arco de CA |
0 ~ 9 |
| Corriente de fugas de voltaje de corriente continua |
0.1μ A~1mA |
| Detección de arco de corriente continua |
0 ~ 9 |
| Impedancia de aislamiento de tensión de resistencia de corriente continua |
1MΩ~1.2GΩ |
| Corto / instantáneo corto / rápido descanso instantáneo |
1KΩ~100KΩ |
| Apoyar el juicio del punto final de la carretera de corte corto |
● ¿Qué es? |
| Apoyar las pruebas unilaterales |
● ¿Qué es? |
| Prueba del valor de la resistencia |
Rango de medición: 50m Ω ~ 20 MΩ |
| Señales de nivel: 0,5 a 3 V |
| Prueba del valor de la capacidad |
Rango de medición: 10 pF a 12 μF |
| La señal de frecuencia: cambio automático (opcional) 48HZ/480HZ/4,8KHZ/48KHZ |
| Señales de nivel: 0,3 V a 1,2 V |
| Prueba del diodo |
Rango de medición: 0 ~ 6,8V |
| Proyecto de funciones avanzadas |
Prueba continua programable / detección automática de puntos / diagnóstico automático |
| Modo de exploración de prueba |
Automático / manual / externo |
| Medición de la señal |
Las señales de medición de bajo voltaje |
| Memoria de almacenamiento |
Hasta 500 conjuntos de archivos de configuración de pruebas almacenados |
| panel de control |
El grupo de teclas del sistema / Rápido / Editar / Función |
| Indicador |
El pase / cubo (LED) / luz de indicador rojo y verde / pantalla de visualización / sonido |
| Demandas de energía |
Voltado fijo: 115 / 230 vac ± 10%, frecuencia: 60 / 50Hz |
| energía consumida |
El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. |
| Interfaz |
RS-232, USB Host, Imprimir, remoto |
| modo de arranque |
Control manual, automático y remoto |
| Pantalla LCD |
Display LCD gráfico de resolución 320 * 240 |
| entorno operativo |
Temperatura: entre 15oC y 35oC Humedad: 70% |
| Las dimensiones visuales (W * H * D) |
8761 ((64): 435 × 145 × 406 mm
8761(128):435×145×406mm, 8761(256):435×190×406mm. ¿Qué es esto? |
| peso |
No incluye:8.44kg,8761 ((128)):9.3kg,8761 ((256):14kg
|
