FPC Flexible Circuit Board Tester de arneses de alambre de alto voltaje con resolución de resistencia de 4 alambres

FPC Tester de arneses de alambre de circuitos flexibles

4 cables Resistencia Resolución de cable de alta tensión

Prueba de cables de alto voltaje de circuitos flexibles de FPC

Lugar de origen:

China

Nombre de la marca:

SAIMR

Certificación:

Número de modelo:

Se trata del SAIMR7000

Contacta con nosotros

Solicitar una cita

FPC Flexible Circuit Board Tester de arneses de alambre de alto voltaje con resolución de resistencia de 4 alambres

Detalles del producto

Nombre del producto:

Prueba de arneses de alambre/cable de media y alta tensión

Las dimensiones:

535*482*355 mm

Corriente de la prueba:

AC/DC

Peso:

30 kilos

Pago y términos de envío

Cantidad de orden mínima

1 juego

Precio

1500-3500$ per set

Tiempo de entrega

30 días laborables

Condiciones de pago

T/T

Capacidad de la fuente

200SET/YEAR

PRODUCTOS RELACIONADOS

Precisión de ensayo exacto de cable de arnés de prueba de baja tensión

Consiga el mejor precio

Tester de cable y cable de bajo voltaje DC 1500V

Consiga el mejor precio

220V 4 Tester de arneses de alambre de alambre Instrumento de ensayo profesional

Consiga el mejor precio

Testador de arneses de alambre bilingüe de 30 a 1500 V

Consiga el mejor precio

Contacta con nosotros

86-0512-62519606

sales2@saimr.com

Contacta ahora

Descripción del producto

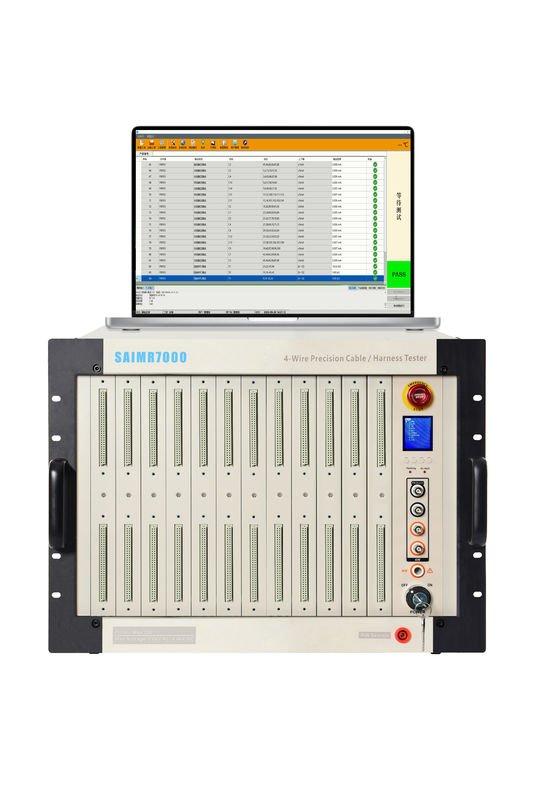

SAIMR7000 FPC Flexible Circuit Board Tester de arneses de alto voltaje con resolución de resistencia de 4 cables

Industria típica aplicable

Electrónica para automóviles
Aeroespacial
Almacenamiento de energía, nuevas baterías de energía
Automatización de las líneas de cableado
Robótica industrial

Aplicación

FPC Placas de circuitos flexibles
Pruebas de arneses de alto voltaje
Conectores, cables y cables
Batería de almacenamiento de energía, batería de potencia CCS, barra de bus integrada
Prueba de la pistola de carga para vehículos eléctricos

FPC Flexible Circuit Board Tester de arneses de alambre de alto voltaje con resolución de resistencia de 4 alambres 0

Características

Prueba de resistencia al aislamiento hasta 50 GΩ con resolución de resistencia de 4 alambres hasta 1 μΩ
La estructura distribuida (16 puntos/tablero), los puntos de prueba pueden ampliarse a más de 20.000 puntos.
El sistema adopta mediciones mixtas de dos y cuatro cables, que tienen una mayor precisión de medición y una velocidad más rápida.
Función de prueba de edición personalizada de software, importación y exportación de puntos editables.
Pruebas integrales de una sola parada (OS, resistencia de corriente continua, resistencia de aislamiento, voltaje de aislamiento AC/DC, LCR, etc.).

Introducción al software

FPC Flexible Circuit Board Tester de arneses de alambre de alto voltaje con resolución de resistencia de 4 alambres 2

Elementos de las características	Descripción detallada
1Función de gestión de proyectos	Cargar proyectos existentes, añadir proyectos de prueba y establecer parámetros de prueba.
2Gestión del segmento de red	El orden se puede ajustar arbitrariamente, el punto se puede seleccionar arbitrariamente, pruebas flexibles, y el nombre auto-definido es conveniente para la gestión
3. Módulos de función del sistema
3.1 Autotest del sistema	Compruebe si el sistema funciona correctamente.
3.2 Encuentra un punto	Utilice el bolígrafo del punto de patrulla para encontrar el punto, mostrar la información del punto y transmitir la voz.
3.3 Función del multiméter	Rápidamente realizar varias pruebas, fácil depuración.
3.4 Función de autoaprendizaje	Detecte rápidamente la conexión de arneses desconocidos y seleccione Generar grupo de archivos de prueba.
4Preservación de los datos
4.1 Exportación del informe de datos	El formato del informe de datos se puede personalizar y admite la exportación en formato CSV XLSX PDF y WORD.
4.2 Guardar bases de datos	Cada prueba se completa, los datos se guardan en la base de datos.
4.3 Búsqueda de base de datos	Los usuarios pueden consultar datos históricos en la base de datos e imprimir informes de datos.
5. Función de impresión de código de barras	Soporte de escaneo de código armas, se puede personalizar los códigos de barras de acuerdo con el producto e imprimir.
6. Gestión de usuarios	Tres niveles de gestión: administrador, programador y operador.

Especificación

MedianoEl voltajePrueba ge	Se trata del SAIMR7000
Modo de prueba	Cuatro alambres o dos alambres (ensayo mixto)
Número de puntos	16/32/48/64...20480 puntos
Proyecto de prueba	Rango de ensayo	Precisión del ensayo
Prueba del sistema operativo (tensión 5V)	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento de los motores.	± 5 por ciento
Prueba de resistencia al aislamiento	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento de los motores de combustión renovables.	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento del vehículo.
		Se aplicarán las siguientes medidas:
		1GΩ~ 10GΩ: ±10%
Prueba de resistencia de CC	0.1Ω-1MΩ	Se aplicará el procedimiento siguiente:
Prueba de resistencia de CC	0.1Ω-1MΩ	> 100k: ± 5%
Prueba de resistencia de corriente continua exterior de cuatro cables	10μΩ~100Ω	±0,2%+5μΩ
Prueba NTC de cuatro cables (10k, 100k)	En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones se calculará en función de la temperatura del vehículo.	Los usuarios pueden auto-definir la tabla RT para la resolución de la resistencia y la temperatura
	En el caso de los vehículos de las categorías M1, M2 y M3, el valor de las emisiones se calculará en función de las características de la unidad.	El valor de la resistencia puede ser juzgado de acuerdo con la temperatura en tiempo real del entorno
	En el caso de los vehículos de motor, el valor de las emisiones de CO2 se calculará en función de la temperatura del vehículo.	Diferencia máxima de resistencia entre las piezas ensayadas y las piezas estándar (rango)
Prueba de alta potencia de CA	30 V a 3000 V	± 3%
Prueba de potencia alta en CC	30 V a 4000 V	± 3%
Prueba de corriente de fuga de CA	1 μA-10 mA	± 3%
Prueba de corriente de fuga de corriente continua	0.1μA-5mA	± 3%
Diodos / Diodos de Zener	0 a 10 V	0.1 mA / 1 mA (señal de ensayo)
Dimensiones (en mm)	Se trata de una serie de medidas que se aplican a las empresas que se encuentran en una situación de riesgo.	Se trata de una serie de medidas que se aplican a las empresas que se encuentran en una situación de riesgo.
Peso máximo (en kg)	30	30
Configuración estándar	Manual del usuario en disco en U, cable de alimentación, cable de red, placa de adaptador de puerto, línea de prueba, bolígrafo de patrulla.
Configuración opcional	Resistencia estándar de aislamiento, resistencia estándar de conducción, ordenador industrial, ordenador de escritorio, monitor, ratón, teclado, altavoz.
